YWB-12/0.4 Kituo Kidogo cha Nje Kilichotengenezwa Tayari

Vyumba tofauti vya volti ya juu, transfoma na volti ya chini huruhusu usambazaji wa pete, mwisho au vyanzo viwili; upimaji wa volti ya juu ni wa hiari. Upande wa juu una swichi/fyusi; transfoma zaidi ya 800 kVA zinaweza kutumia vivunja utupu ZN12, ZN28 au VS1. Upande wa chini una ulinzi teule, hadi saketi 30 na fidia otomatiki ya nguvu tendaji. Transfoma: S9/S10/S11 zilizofungwa zenye mafuta au kavu zenye resin/NOMEX. Masharti: ≤1000 m, −25 hadi +40°C; unyevunyevu wa siku/mwezi ≤95%/90%; bila moto/mlipuko, vumbi linalopitisha umeme, gesi babuzi au mtikisiko mkali.

Maelezo asili ya Kichina

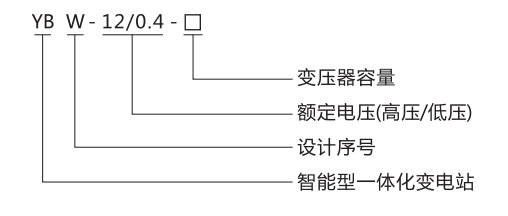

型号及其含义

正常使用条件

1、海拔高度不超过1000m；2、环境温度：-25℃~+40℃；3、相对湿度：日平均值不大于95%，月平均值不大于90%；4、安装场所：无火灾、爆炸危险、导电尘、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

高压侧

智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护.

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护：出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用.

变压器

智能型一体化变电站选用低损耗、油浸式、全密封S9.S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

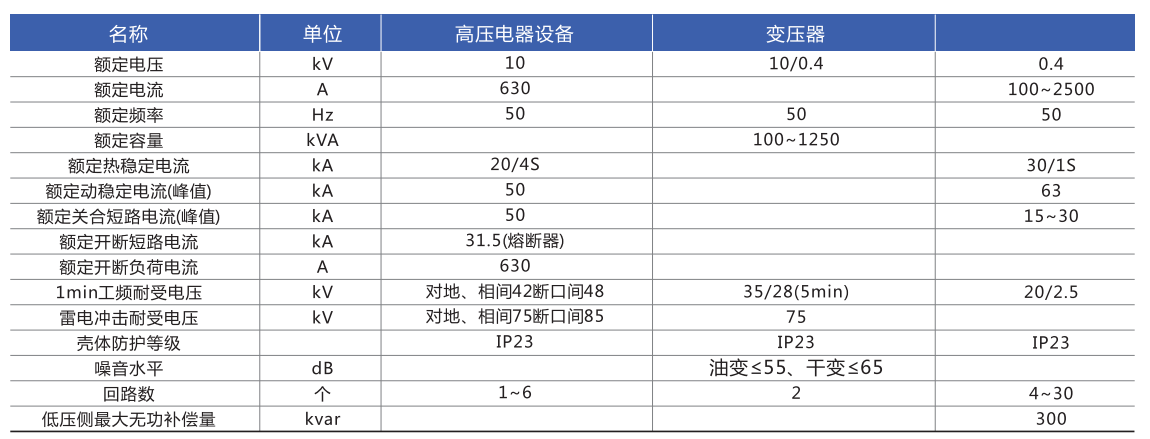

主要技术参数

变压器

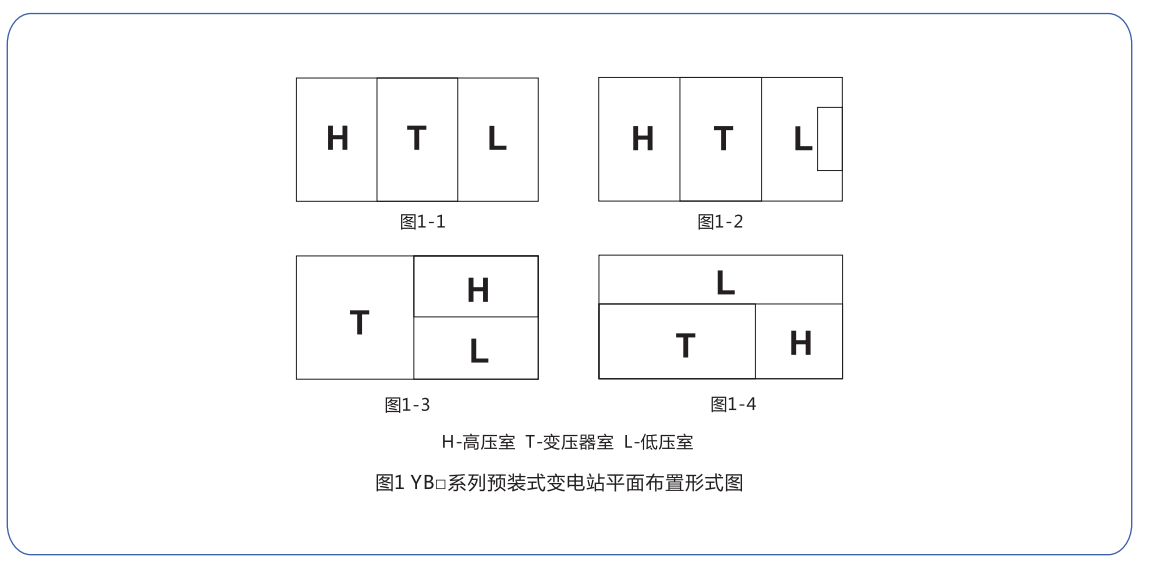

1.本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全，高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的需求，

YWB-12/0.4 Kituo Kidogo cha Nje Kilichotengenezwa Tayari
