GGD خزانة توزيع منخفضة الجهد للتيار المتردد

功能及特点

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力，照明及配电设备的电能转换，分配与控制之用。GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电力方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套设备》等标准。

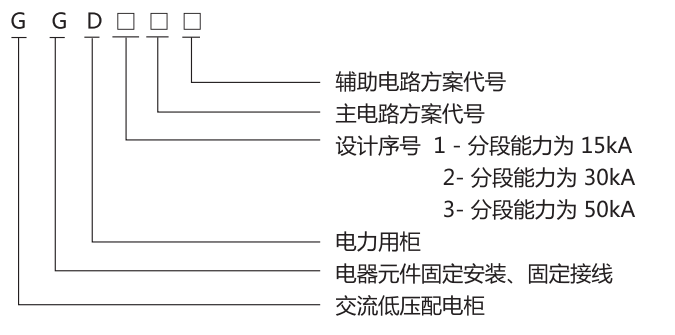

型号及其含义

正常使用条件

周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。A户内使用，使用地点的海拔高度不得超过2000m。^周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。4装置安装时与垂直面的倾斜不超过5%，且整组柜相对平整(钟合GBJ232-82标准).^装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。^用户有特殊要求时，可以与制造厂协商解决。

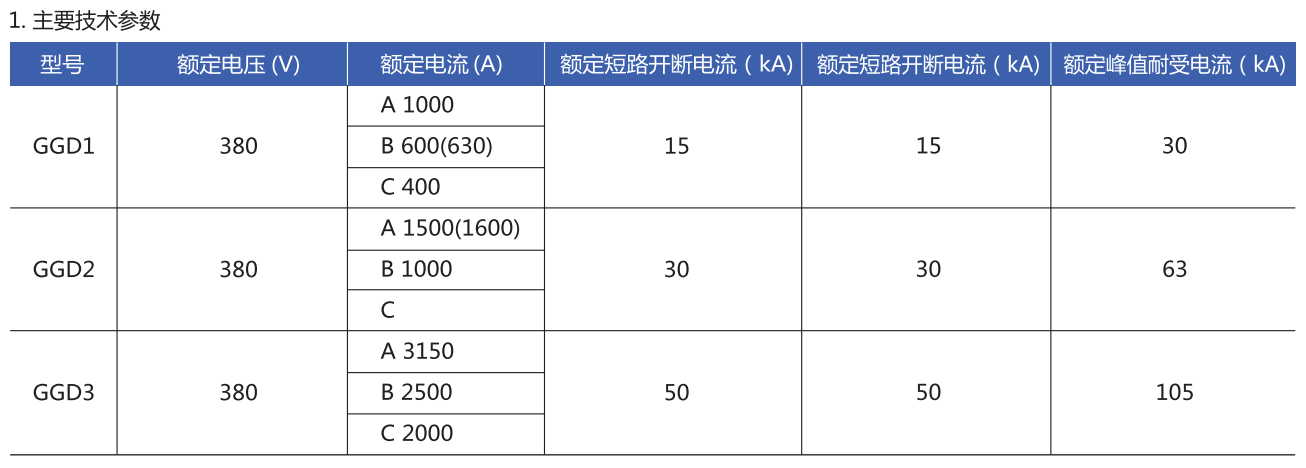

电气性能

2.辅助电路方案辅助电路的设计分供用电方案和发电厂方案两部分。

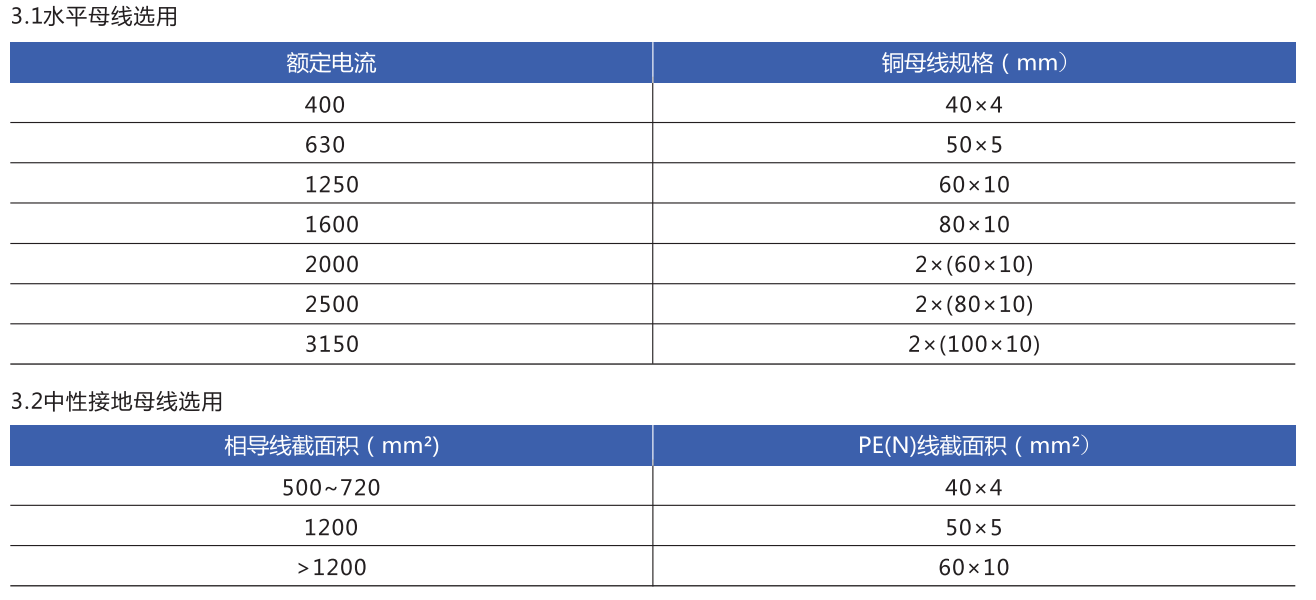

3.主母线额定电流在1500A及以下时采用单铜排母线。额定电流大于1500A时采用双铜排母线。母线的搭接面均采用掂锡工艺处理。

4、电器元件选择

a.GGD柜主要采用国内已能批量生产的电器元件，如DW17、D220、DW15等，柜架断路器也可选用DW45、CW1、AE、M、F等，塑壳断路器选用D2253、TM30、NS等国内外较先进的电器元件。

b.HD13BX和HS13BX型旋转操作式刀开关是专为为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式保留了老产品的优点是一种实用新型的电器元件。

c.如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

d.为进一步提高电路的动稳定能力，GGD柜的母线支撑采用专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO复合材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高、解决了老产品爬电距离不够的缺陷。
