YWB-12/0.4 محطة خارجية مسبقة التجهيز بالطراز الأمريكي

تجمع التحكم والحماية بالجهد العالي والتحويل والتوزيع منخفض الجهد لشبكات الكابلات الحضرية والريفية. يمكن أن تشترك مفاتيح الحمل والمصهرات المغمورة بالزيت مع المحول في الخزان أو تكون منفصلة. هيكل محكم مع مراقبة حرارة ومستوى الزيت والضغط وتنفيسه. تتوفر ترتيبات حلقية وطرفية وللتغذية. محولات S9 أو S11، ومصهرات احتياطية وقابلة للإدخال على التوالي، ومفاتيح حمل ثلاثية الطور بآلية نابضية. الظروف: ≤1000 m، و−35 إلى +40°C؛ ورطوبة يومية/شهرية ≤95%/90%؛ وميل أرض ≤3°، وتهوية جيدة دون مخاطر حريق أو انفجار أو غازات آكلة.

الوصف الأصلي باللغة الصينية

产品概述

YBP系列预装式变电站是国产化美式箱变。该产品作为电缆化配电网中重要的供电单元，集高压控制、保护、变电、以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。该产品将高压负荷开关、高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及电源型供电方式。为了使此种产品更适合于我国电网的实际要求，公司又推了插拔型干式熔断器，熔丝的熔断不影响变压器油的性能。根据低压馈出要求的复杂程度，预装式变电站产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。

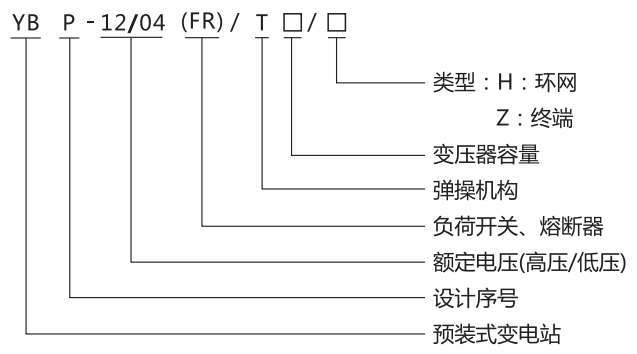

型号及其含义

正常使用条件

1、海拔高度不超过1000m；2、环境温度：-35℃~+40℃；3、相对湿度：日平均值不大于95%，月平均值不大于90%；4、安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3°。

执行标准

本产品符合下列标准：GB/T17467-1998《高压/低压预装式变电站》DL/T537-93《6-35kV箱式变电站订货技术条件》。

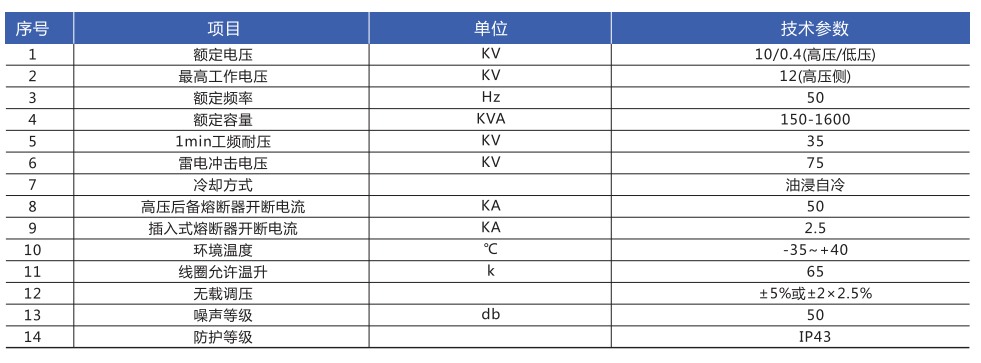

技术参数

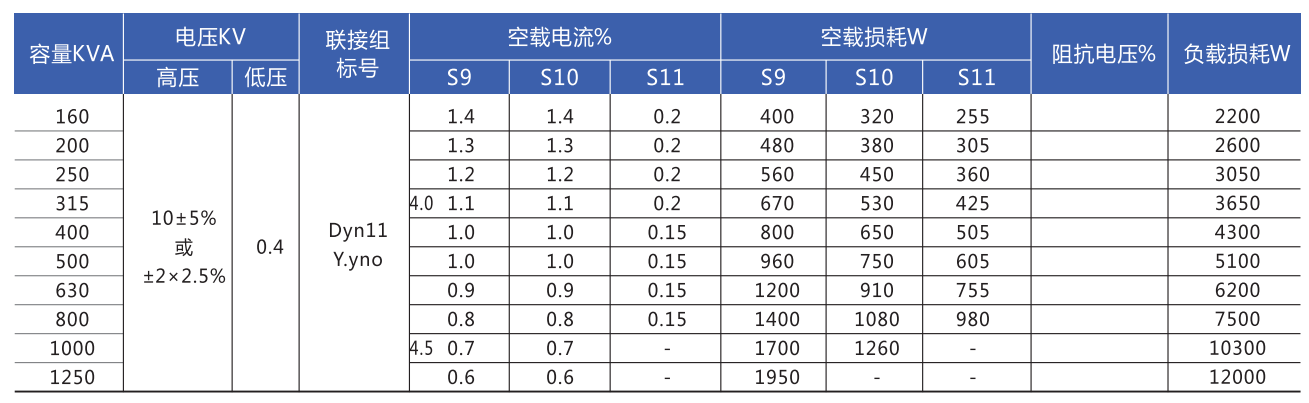

变压器

变压器选用新型S9系列变压器身，损耗低，过载能力好，抗短路能力强，所有紧固件均经过防护处理。也可选用性能更优良的S11系列环型无接缝铁芯变压器。

熔断器

美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护，原理简单，经济可靠；后备保护熔断器为油漫式高压限流熔断器，开断容量大，仅在变压器内部故障时动作插入式熔断器内装双敏熔丝，可提供电流与温度双重保护，双敏熔丝熔断后，可在现场方便地更换熔芯。

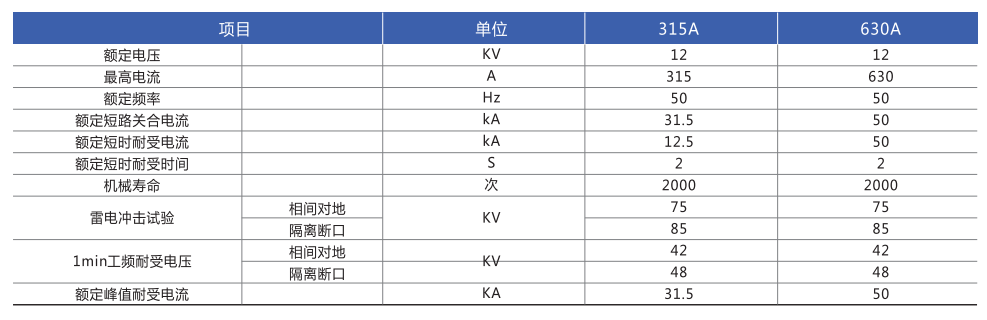

负荷开关

负荷开关为油浸式、三相联动开关、弹簧操作机构；可带负荷分合闸操作，其分合速度与操作力大小无关，型式有二工位四工位T型、四工位V型等可供选择。

结构及操作顺序

1、总体布置

10kv预装式变电站的外形及结构，油箱分上下(或左右)两部分，上面为高压油箱，下面为变压器油箱，两者仅电气连接而油不通。原理图见图1，图中“T”“II”线路为环网馈电线，“II”支路为变压器支路，“IV”为低压输出。变电站既可用于环网供电系统，也可用于终端系统中，转换十分方便。II"线路及“II"支路馈电同环网负荷开关进行切换，同时，变压器高压侧进线端装有后备保护熔断器和插入式熔断器，用于保护该支路的短路故障以及过载过温保护。同时还可以安装高压显示装置及安装避雷器。变压器的低压端通过计量表计和低压断路器后输出。

2、变压器新

S9、S11系列三相油浸式变压器，具有空载损耗低、温升低、噪音低、高度低等优点。变压器的空载损耗及负载损耗均低于原S9型变压器，达到目前国内先进水平。变压器为全密封式结构，有效隔离了大气的污染及受潮引起的绝缘下降。在油箱顶部留有40-90mm的空气垫，与油箱壳体的波纹可同时起以散热、冷却作用，并可有效地降低内部压力。 PAGE 035/INNER MONGOLIA HUAY IDA POWER EQUIPMENT CO.，LTD.
