XGN66-12 لوحة مفاتيح ثابتة مغلقة بالمعدن للتيار المتردد
- الطراز
- XGN 66-12
- الفئة
- معدات التبديل
لوحة داخلية لأنظمة ثلاثية الطور 3.6 و7.2 و12 kV بتردد 50 Hz وقضيب مفرد مقسم، للتوزيع والتحكم والحماية والمراقبة. خزانة فولاذية ملحومة مدمجة بقاطع ZN63A (VS1-12) قياسي وفاصل دوار وتنفيس ضغط وتأريض ونافذة مراقبة وتشابكات ميكانيكية. الحماية IP2X؛ توصيل الكابلات من الأسفل أماماً. الظروف: ارتفاع ≤1000 m، و−25 إلى +40°C، ومتوسط ≤+35°C؛ دون اهتزاز أو…
استفسر عن هذا المنتجWhatsApp · +86 138 6774 1009لوحة داخلية لأنظمة ثلاثية الطور 3.6 و7.2 و12 kV بتردد 50 Hz وقضيب مفرد مقسم، للتوزيع والتحكم والحماية والمراقبة. خزانة فولاذية ملحومة مدمجة بقاطع ZN63A (VS1-12) قياسي وفاصل دوار وتنفيس ضغط وتأريض ونافذة مراقبة وتشابكات ميكانيكية. الحماية IP2X؛ توصيل الكابلات من الأسفل أماماً. الظروف: ارتفاع ≤1000 m، و−25 إلى +40°C، ومتوسط ≤+35°C؛ دون اهتزاز أو صدمات شديدة أو مخاطر انفجار. لمحطات التوليد والمحطات الفرعية والصناعة والمباني العالية.
الوصف الأصلي باللغة الصينية
产品概述
XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准GB3906《~35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1KV以上5KV以下交流金属封闭开关设备和控制设备的要求》，该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠靠性高，性能好；“五防”联锁机械可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电路及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

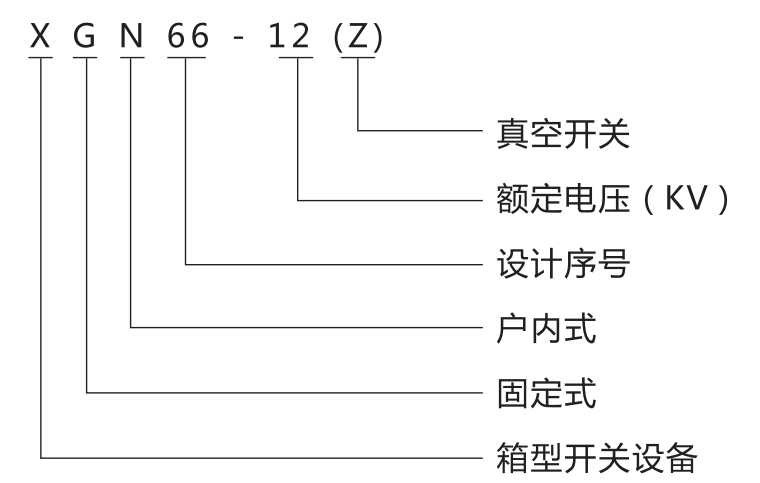

型号含义
使用的环境条件
1、海拔高度不超过1000m；2、环境温
度：-25C℃~+40℃，24小时内平均温度不超过+35℃；真空开关3、水平倾斜度不大于3℃；额定电压(KV)4、地震烈度不超过8℃；设计序号5、无剧烈震动和冲击及爆炸危险场所。

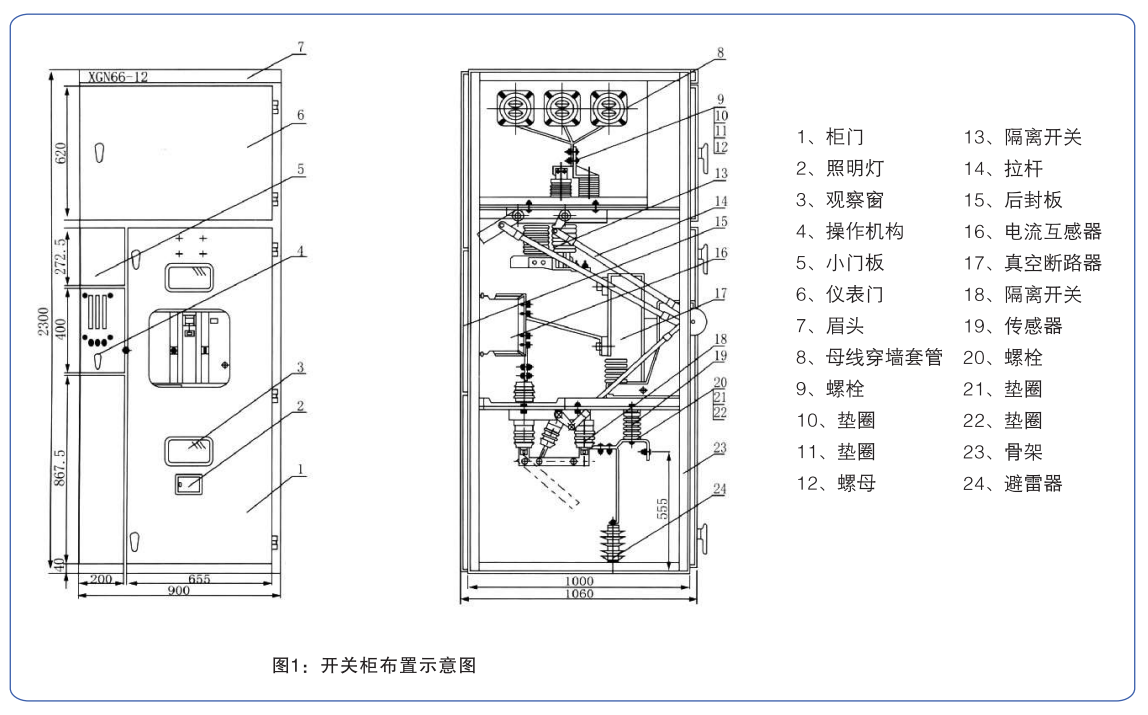

结构特点
1、柜体采用优质角钢焊接而成。2、断路器室位于柜体中(下)部，安装、调试、维护方便；“五防”要求。标准配装ZN63A(VS1-12)断路器，并设有压力释放通3、采用先进可靠的旋转式隔离开关，可在主母线带电下安全；4、整柜防护等级IP2X；5、设有可靠功能齐全的强制性机械闭锁装置，简便有效达到；6、具有可靠的接地系统。道，确保人身安全。7、门上装有观察窗，可清楚观察到柜内元件地工作状态。8、操作机构闭锁采用XGN2-12柜用的JSXGN闭锁机构，简进入断路器室检修。单可靠方便实用。9、进出线电缆低于柜底前部，方便用户连接。

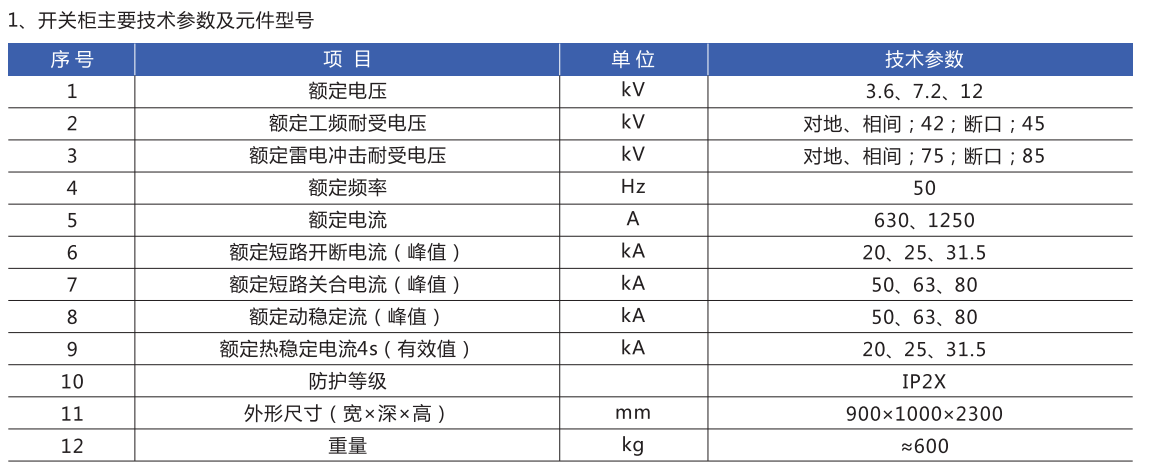

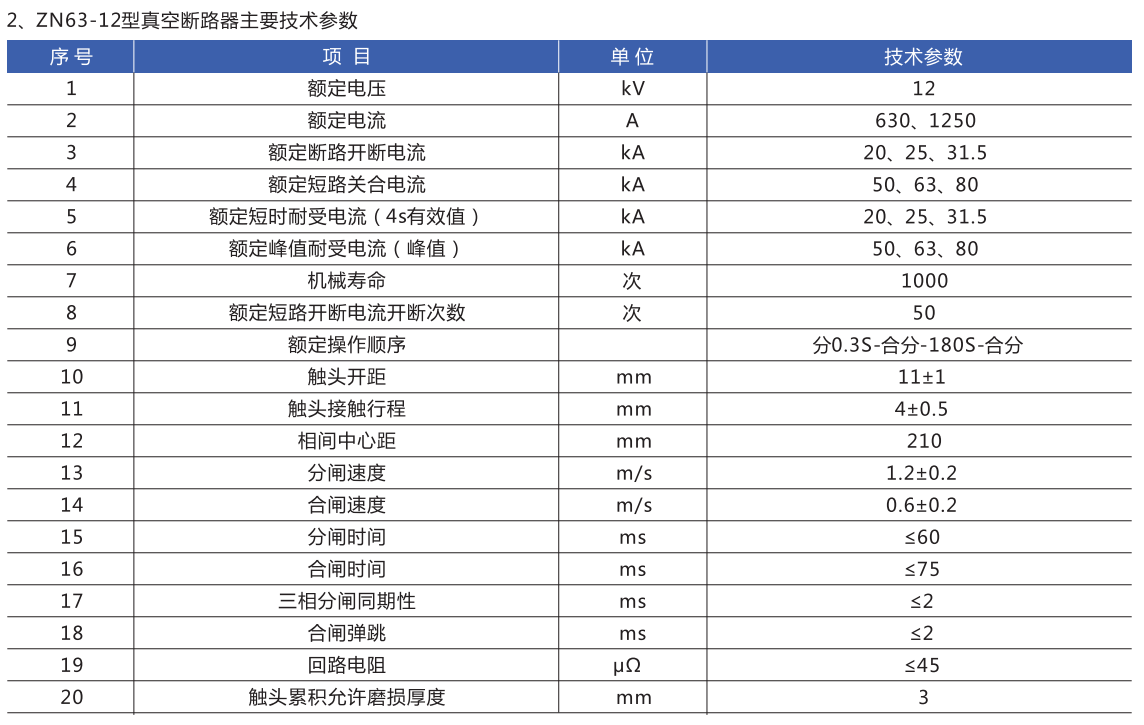

主要技术参数
